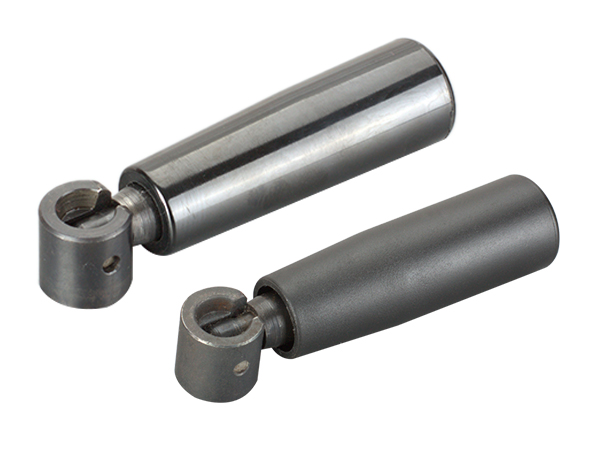

【產品名稱】 可折手柄
【產品型號】 HY8310.11 【執行標準】 JB/T 7270.11-94 【產品材質】 膠木，鋼 【表面處理】 鋼（發黑處理） 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 膠木 | 鋼 | 塑 | L | D | d | d? | H |
| HY8310.11\A16x50 | HY8310.11\B16x50 | HY8310.11\C16x50 | 50 | 21 | 16 | M4 | 15 |
| HY8310.11\A20x63 | HY8310.11\B20x63 | HY8310.11\C20x63 | 65 | 23 | 20 | M6 | 20 |
| HY8310.11\A20x80 | HY8310.11\B20x80 | HY8310.11\C20x80 | 80 | 26 | 20 | M6 | 20 |
裝配類型： A型手柄套材質為膠木，B型手柄套材質為鋼，C型手柄套材質為塑；
特殊要求說明：手柄材質、表面處理和手柄長度可按客戶提供的圖紙加工定制。
