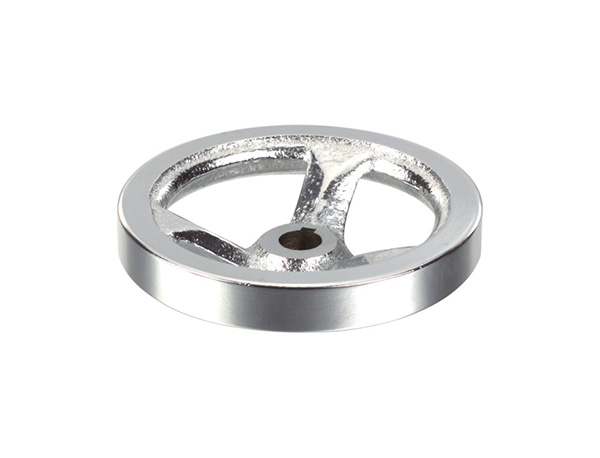

【產品名稱】 三輻手輪
【產品型號】 HY8313.3 【執行標準】 JB\T 7273.3-94 (GB4141.22-84) 【產品材質】 鑄鐵 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A\Type B\Type C | D | H | B | d | h | d? | d? |
| HY8313.3\12x100 | 100 | 32 | 14 | 12 | 18 | M6 | 6 |
| HY8313.3\12x125 | 125 | 36 | 16 | 12 | 18 | M8 | 8 |
| HY8313.3\16x160 | 160 | 40 | 18 | 16 | 20 | M10 | 10 |
| HY8313.3\18x200 | 200 | 45 | 20 | 18 | 25 | M10 | 10 |
| HY8313.3\22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 | 12 |
| HY8313.3\25(28)x320 | 320 | 55 | 24 | 25、28 | 32 | M12 | 12 |
| HY8313.3\30(40)x500 | 500 | 90 | 35 | 30、40 | 52 | ||
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄螺紋孔；C型有手柄光孔。鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
