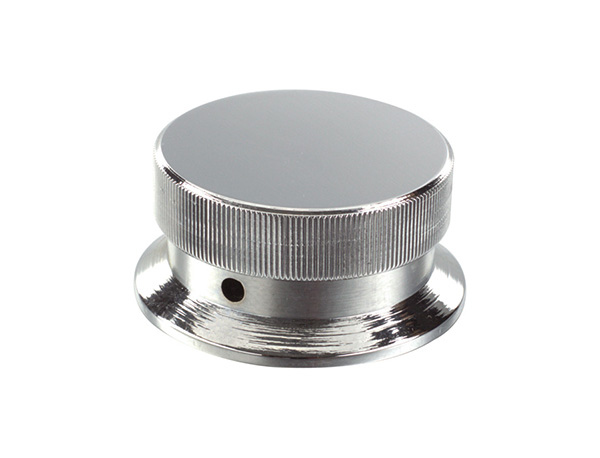

【產品名稱】 定位把手
【產品型號】 HY8314.5 【執行標準】 JB\T 7274.5-94 (GB4141.30-84) 【產品材質】 鋼 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| 鋼 | D | D? | H | A | d | h | d? | d? |
| HY8314.5\10x40 | 40 | 48 | 26 | 14 | 10 | 14 | 6.7 | 4 |
| HY8314.5\12x50 | 50 | 58 | 30 | 16 | 12 | 18 | 6.7 | 5 |
| HY8314.5\16x60 | 60 | 68 | 32 | 20 | 16 | 21 | 8.5 | 5 |
| HY8314.5\18x70 | 70 | 78 | 34 | 25 | 18 | 21 | 8.5 | 6 |
