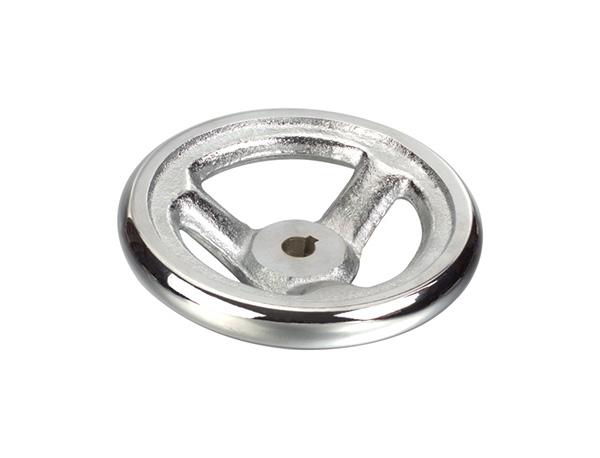

【產品名稱】 圓輪緣手輪
【產品型號】 HY8313.5 【執行標準】 JB\T 7273.5-94 (GB4141.24-84) 【產品材質】 鑄鐵 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

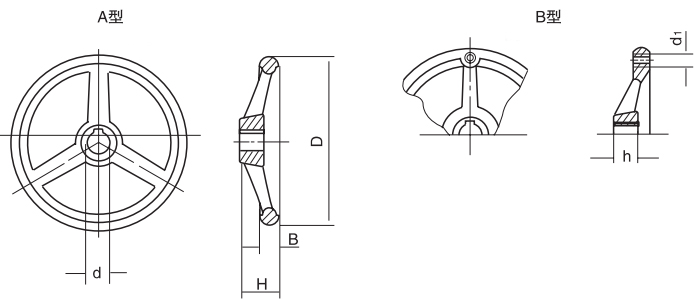

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.5\A10x80 | HY8313.5\B10x80 | 80 | 24 | 14 | 10 | 24 | M5 |
| HY8313.5\A12x100 | HY8313.5\B12x100 | 100 | 33 | 15 | 12 | 17 | M6 |
| HY8313.5\A12x125 | HY8313.5\B12x125 | 125 | 36 | 16 | 12 | 18 | M8 |
| HY8313.5\A16x160 | HY8313.5\B16x160 | 160 | 40 | 18 | 16 | 20 | M10 |
| HY8313.5\A18x200 | HY8313.5\B18x200 | 200 | 45 | 20 | 18 | 25 | M10 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
