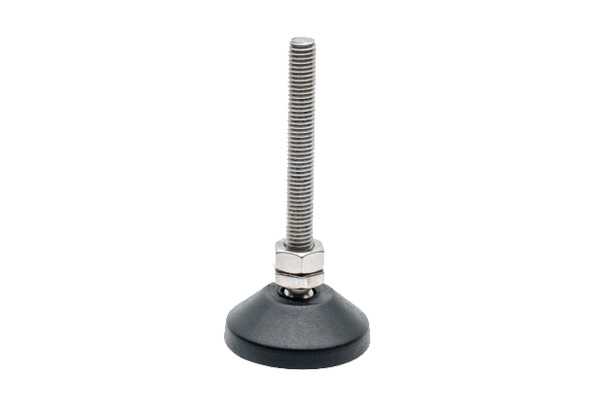

防滑尼龍萬向型墊腳
【產品型號】HY8334.3
【產品材質】Q235
【表面處理】鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | |||||||
| D | M | A | L | L1 | L2 | E | B | ||
| HY8334.3 | 50 | 8 | 50 | 78 | 5 | 5.5 | 20 | 13 | 1.2 |
| 80 | 108 | ||||||||
| 10 | 100 | 129.5 | 6.5 | 8 | 16 | ||||
| 150 | 180 | ||||||||
| 12 | 100 | 130.5 | 7.5 | 9 | 18 | ||||
| 150 | 180.5 | ||||||||
| 60 | 100 | 134.5 | 24 | 1.5 | |||||
| 150 | 184.5 | ||||||||
| 16 | 100 | 136 | 9 | 12 | 24 | ||||
| 150 | 186 | ||||||||
| 20 | 100 | 138 | 11 | 14 | 30 | ||||
| 150 | 188 | ||||||||
| 70 | 12 | 100 | 134.5 | 7.5 | 9 | 18 | 3 | ||
| 150 | 184.5 | ||||||||
| 16 | 100 | 136 | 9 | 12 | 24 | ||||
| 150 | 186 | ||||||||
| 20 | 100 | 138 | 11 | 14 | 30 | ||||
| 150 | 188 | ||||||||
| 100 | 12 | 120 | 135.5 | 7.5 | 9 | 25 | 18 | 6 | |
| 150 | 185.5 | ||||||||
| 16 | 200 | 137 | 9 | 12 | 24 | ||||
| 100 | 187 | ||||||||
| 20 | 150 | 139 | 11 | 14 | 30 | ||||
| 200 | 189 | ||||||||
訂貨示例：Type \ D - M x A
例如鋼制：HY8334.3\60-M16x100
技術信息
| 材料 | 表面處理 | ||
| 螺桿 | 底座 | 膠部 | 螺桿 |
| Q235 | 尼龍 | 橡膠 | 鍍鋅 |
抱歉，該型號暫無3D模型！
